Markiersystem SM-1
Markiersysteme und Markiergeräte auf dem neusten Stand der Technik

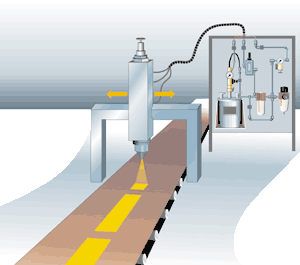

Das Markiersystem SM-1 sprüht Punkt- oder Strichmarkierungen auf die Produktoberfläche. Mit diesem Gerät können unter anderem Schweißnähte von Rohren, Profilen oder Bändern markiert werden.
Fehlerkennzeichnung und Teilemarkierung
Industrielle Markiersysteme für Punkt- und Strichmarkierungen können zur Fehlerkennzeichnung und für die optische Markierung von Teilen verwendet werden. Das Markieren mit der automatisch gesteuerten Signierpistole kann nach oben, unten oder seitlich erfolgen. Neben Einfachmarkierungen kann mit dem Farbmarkiersystem SM-1 eine Mehrfach- oder eine durchgehende Strichmarkierung auf Stahl, Kunststoff und vielen weiteren Materialien gesprüht werden.
Funktionsweise und Eigenschaften der Farbmarkiersysteme
An der Farbpistole wird die Intensität der Markierung eingestellt. Die Farbmarkierungen sind kontrastreich und gut haftend. Hinzu kommt eine hohe Funktionssicherheit beim Einsatz dieser Markiergeräte und Farbmarkierer.
Spezielle Signierfarben verhindern ein Verstopfen der Signierpistole selbst nach längerem Stillstand. Besonders bei der Fehlerkennzeichnung ist dies ein entscheidender Vorteil gegenüber herkömmlichen Farben.
Das preiswerte Markiersystem ist in der Regel ab Lager lieferbar.
Technische Daten
Punkte oder Striche
- Punktdurchmesser beziehungsweise Strichbreite von 4 bis 20 mm (optional bis 100 mm)
- Stufenlos einstellbar
Bedienfunktionen
- Einfaches Nachfüllen des Behälters mit Einweg-Farbgebinden
- Ändern des Punktdurchmessers beziehungsweise der Strichstärke (an der Signierpistole)
Signierpistole
- Einbaulage beliebig von oben, unten oder seitlich
- Bis zu 50 mm Abstand zum Produkt
- Rundstrahldüse aus Edelstahl (optional Breitstrahldüse)
- Düsen-Ø: Je nach Signierfarbe und Einsatzzweck 0,3, 0,5, 0,8 und 1,0 mm
- Robuster Pistolenkörper aus vernickeltem Messing, 29x22x128 mm (HxBxL)
- Gewicht ca. 0,3 kg
- Flexibles, bruchfestes Schlauchpaket, Ø 28 mm, Länge 2 m (optional bis 10 m)
Farbsystem
- 3-Liter-Vorratsbehälter aus Edelstahl (optional 8, 12 oder 24 Liter Inhalt)
- Druckluftbetrieben
Signierfarben
- schnelltrocknende Signierfarben (< 1 Sek)
- Signiertinten auf Farbstoffbasis (lasierend)
- kontrastreiche Pigmentfarben (deckend)
- Farbtöne: weiß, schwarz, gelb, rot, orange, blau, grün, grau und viele mehr
- Temperaturbeständige, abwaschbare, alkoholbeständige und fluoreszierende (unsichtbare) Markierfarben
- Wasserbasierende oder lösemittelhaltige Farben
- Farbverbrauch: ca. 70.000 Punktmarkierungen bei einer Punktgröße von 5 mm Ø oder ca. 4.500 Meter Strichmarkierung mit einer Breite von 5 mm pro Liter
- Individuelles Abstimmen auf Ihre Oberfläche und den Einsatzbereich
Geräteträger
- Montiert auf einer Edelstahl-Wandtafel
- Maße: 450x480x275 mm (BxHxT)
- Gewicht: ca. 15 kg
Anschlusswerte/Umgebung
- Magnetventil 3/2-Wege 24 V DC für Startsignal (optional andere Spannungen)
- Druckluftanschluss mindestens 5 bis 6 bar
- Temperaturbereich 0° bis 50° C
Zubehör
- Halter für die Signierpistole, Geräteständer aus Aluminium etc.

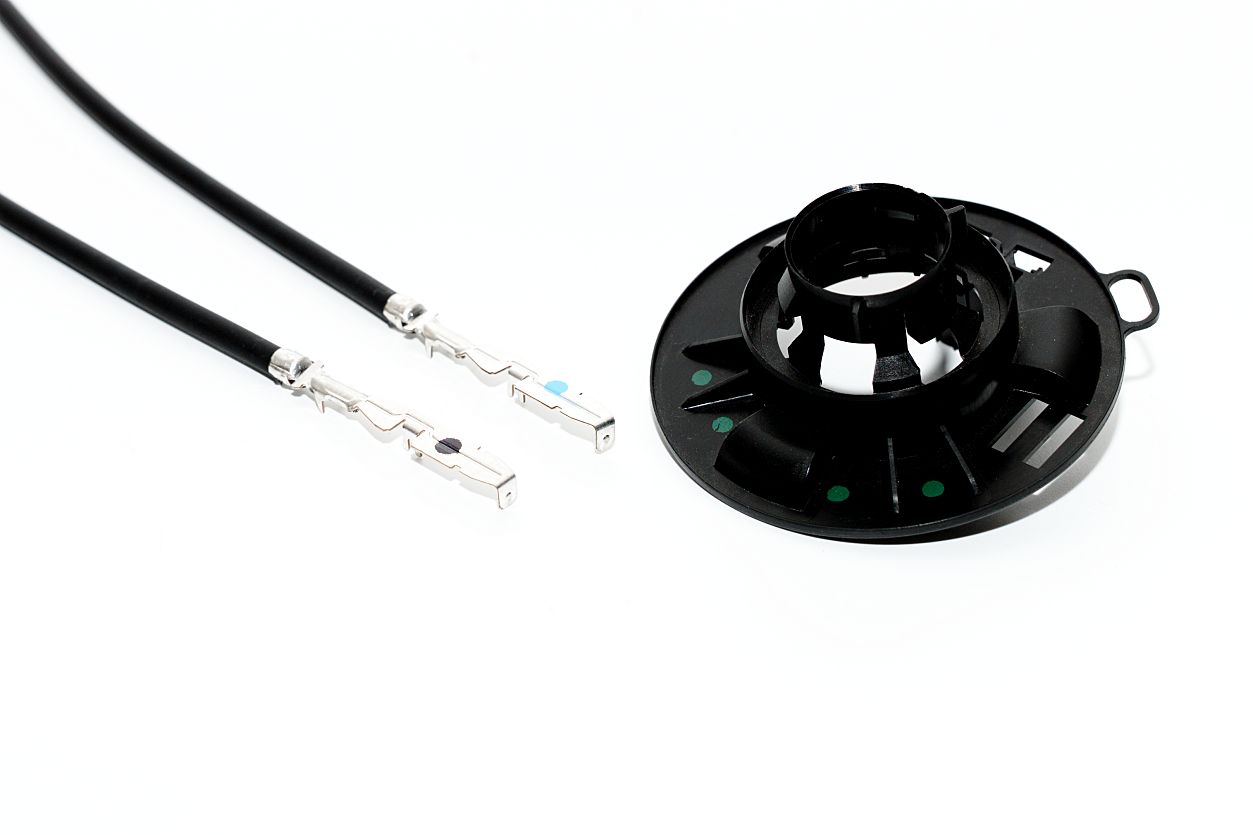

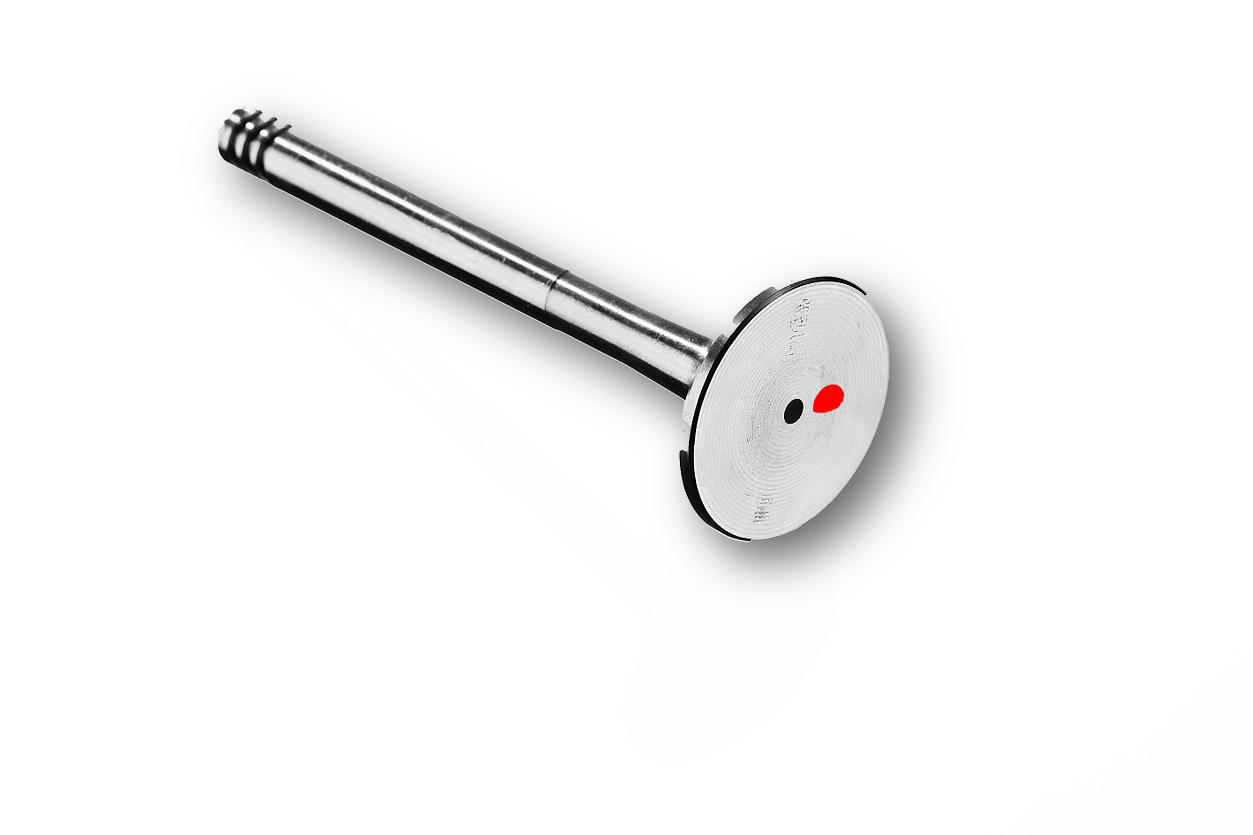

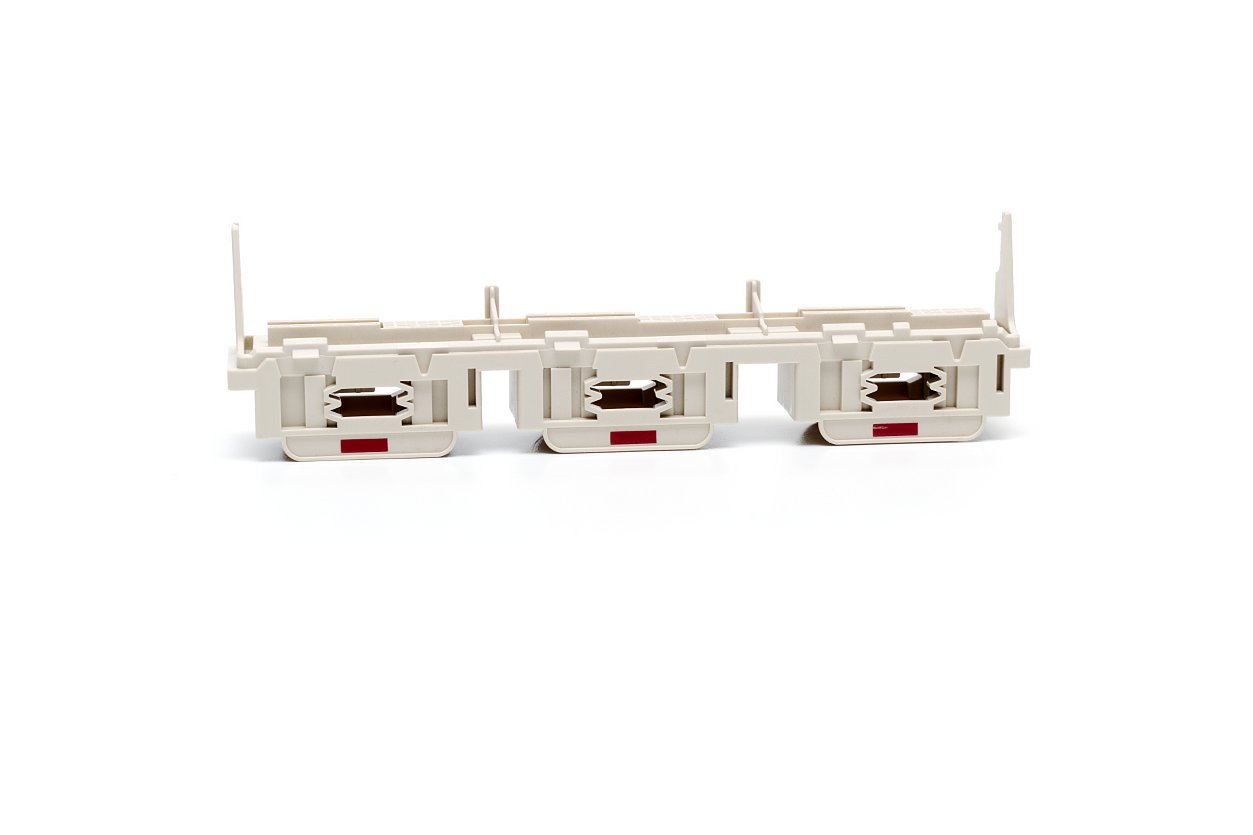

Beispielfotos für mit dem Markiersystem SM-1 markierte Produkte
